Аппарат теплообменный пластинчатый разборный Danfoss XG 40
Нажмите чтобы увеличить
Пластинчатый разборный теплообменник Danfoss XG 40 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.
Danfoss XG 40 оснащен присоединительными фланцами диаметром 100/125 мм. Максимальное рабочее давление 16 бар. Площадь одной пластины 1,148 м2.
Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.
Характеристики
- Рабочая температура: от –30 °С до +190 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

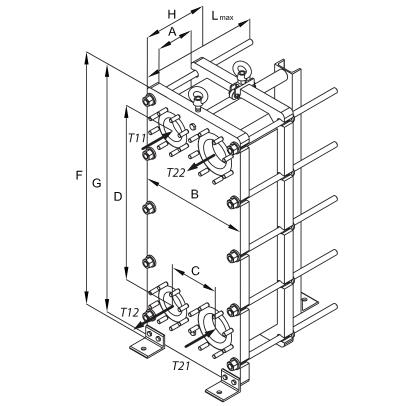

Таблица размеров
|
Кол-во пластин |
Габаритные размеры, мм |
S теплообмена, м2 |
Вес, кг |
||||||
|
A |
B |
C |
D |
G |
H |
F |
|||
|
50 |
212 |
540 |
240 |
856 |
1198 |
312 |
1238 |
14,8 |
660 |
|
60 |
255 |
540 |
240 |
856 |
1198 |
355 |
1238 |
17,98 |
682 |
|
70 |
297 |
540 |
240 |
856 |
1198 |
397 |
1238 |
21,08 |
704 |
|
80 |
340 |
540 |
240 |
856 |
1198 |
440 |
1238 |
24,18 |
726 |
|
90 |
382 |
540 |
240 |
856 |
1198 |
482 |
1238 |
27,28 |
748 |
|
100 |
425 |
540 |
240 |
856 |
1198 |
525 |
1238 |
30,38 |
770 |
|
110 |
467 |
540 |
240 |
856 |
1198 |
567 |
1238 |
33,48 |
792 |
|
120 |
510 |
540 |
240 |
856 |
1198 |
610 |
1238 |
36,58 |
814 |
|
140 |
595 |
540 |
240 |
856 |
1198 |
695 |
1238 |
42,78 |
858 |
|
160 |
680 |
540 |
240 |
856 |
1198 |
780 |
1238 |
48,98 |
902 |
|
180 |
785 |
540 |
240 |
856 |
1198 |
865 |
1238 |
55,18 |
946 |
|
200 |
850 |
540 |
240 |
856 |
1198 |
950 |
1238 |
61,38 |
990 |
Стоимость
Цена теплообменного аппарата Danfoss XG 40 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
