Аппарат теплообменный пластинчатый паяный Funke серия GPL

Нажмите чтобы увеличить

Funke GPL — серия паяных пластинчатых теплообменников. Область применения — тепловой обмен между средами с пониженной вязкостью, такими как: вода, пар, масла. Эксплуатируются преимущественно в отоплении.

V-образный профиль формовки пластин позволяет турбулизовать потоки веществ для наилучшего теплообмена даже с маленькими расходами, при этом не так сильно сказываясь на потерях давления.

В основном при изготовлении используется медная пайка. Для внедрения в пищевых производствах и технологиях, где подобный припой вредит процессу (окисляясь, вступая в реакцию с рабочими субстанциями) применяется модернизированный вариант с никелевой спайкой. Такие модели имеют маркировку NPL.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Funke
Модель: серия GPL
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 30 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 360 шт.

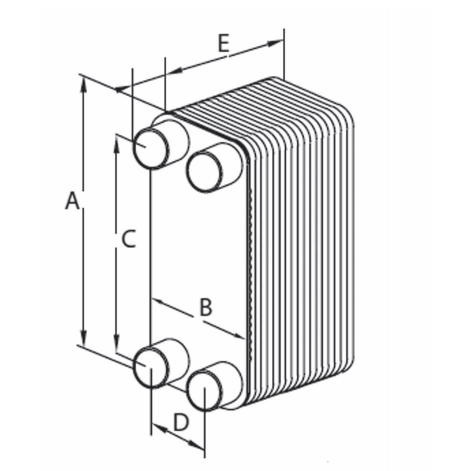

Таблица размеров

ТИП		РАЗМЕРЫ								ОБЪЕМ
Припой		Внешние			Между присоединениями		Присоед.	Кол-во пластин	Вес	Объем/канал
Медь	Никель	A (мм)	B (мм)	E (мм)	C (мм)	D (мм)	(стандартн.)	(N) (макс)	(кг)	(л/канал)
GPL2	NPL2	230	89	12+2,3xN	182	43	G 3/4“	50	0,06xN+1,1	0,03
GPL3	NPL3	325	89	12+2,3xN	279	43	G 3/4“	50	0,08xN+1,3	0,045
GPL4	NPL4	171	124	12+2,3xN	120	73	G 1“	100	0,06xN+1,2	0,03
GPL5	NPL5	332	124	12+2,3xN	281	73	G 1“	100	0,12xN+1,6	0,065
GPL6	NPL6	529	124	12+2,3xN	478	73	G 1“	100	0,24xN+2,0	0,1
GPL7	NPL7	529	269	14+2,4xN	460	200	G 2“	150	0,60xN+5,5	0,23
GPL8		529	269	14+2,4xN	421	161	G 2 1/2“	260	0,54xN+10	0,22
GPL9		798	269	14+2,4xN	690	161	G 2 1/2“	260	08xN+11,5	0,4
GPL10		870	383	23+2,4xN	723	237	DN 100	360	1,25xN+39,5	0,6

Стоимость

Funke GPL — серия типомоделей. Исполнение каждого теплообменного аппарата отличается по количеству пластин и виду припоя, поскольку ТО рассчитываются под конкретную задачу индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Потребуются:

типы сред теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из них
требуемые температуры на входах и выходах теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены параметры для обработки, наши специалисты предоставят теплотехнический расчет с чертежом агрегата и цену со сроками изготовления и доставкой до объекта.
