Аппарат теплообменный пластинчатый паяный Funke серия TPL

Нажмите чтобы увеличить

Funke TPL — серия теплообменных аппаратов паяного типа. При изготовлении применяется медный припой, заменяющий термостойкие резиновые уплотнения в разборном варианте пластинчатых ТО.

Разработаны для использования в производственном секторе: для снижения температур гидравлических и моторных масел. Объем каналов в сравнении с сериями GPL и GPLK увеличен на 80%. Все это позволяет применять их со средами повышенной вязкости.

Для применения с пищевыми и агрессивными веществами используется пайка нержавеющей сталью, что обеспечивает резистентность материалов к работающим продуктам.

Благодаря специальной формовке пластин достигаются высокие показатели турбулизации потоков, что дает выжимать из небольшого устройства достойные знаменатели по мощности.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Funke
Модель: серия TPL
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 30 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 120 шт.

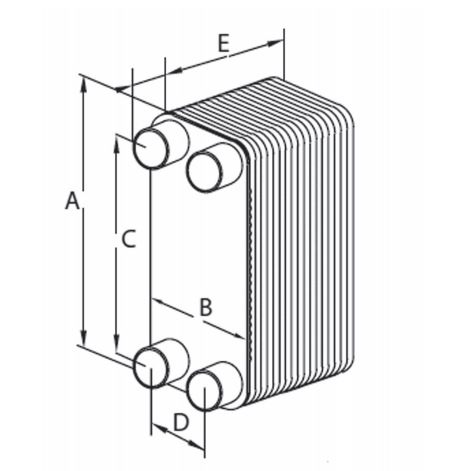

Таблица размеров

ТИП		РАЗМЕРЫ								ОБЪЕМ
	Количество пластин	Внешние			Расстояние между присоединениями		Присоед.	Макс. Расход	Вес	Объем / канал
Медный	(N) (макс)	A	B	E	C	D	(стандартн.)	(м³/ч)	(кг)	(л / канал)
TPL 00-K	60	274	111	6+4xN	213	50	G 1“	13	1,7+0,23xN	0,098
TPL 00-L	60	439	111	6+4xN	378	50	G 1“	13	2,4+0,40xN	0,134
TPL 01-K	90	383	168	6+4xN	309	94	G 1 1/2“	45	2,9+0,48xN	0,206
TPL 01-L	90	631	168	6+4xN	557	94	G 1 1/2“	45	4,8+0,87xN	0,321
TPL 02-K	120	488	225	6+4xN	403	140	G 2“	70	5,0+0,83xN	0,351
TPL 02-L	120	818	225	6+4xN	733	140	G 2“	70	8,3+1,50xN	0,57

Стоимость

Funke TPL — серия типомоделей. Исполнение каждого теплообменного аппарата отличается по количеству пластин и виду припоя, поскольку ТО рассчитываются под конкретную задачу индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Потребуются:

типы сред теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из них
требуемые температуры на входах и выходах теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены параметры для обработки, наши специалисты предоставят теплотехнический расчет с чертежом агрегата и цену со сроками изготовления и доставкой до объекта.
