Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-021c (Ду 100 мм)

Нажмите чтобы увеличить

ЭТ-021с компании ЭТРА с Ду 100 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-021c
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 87 937 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

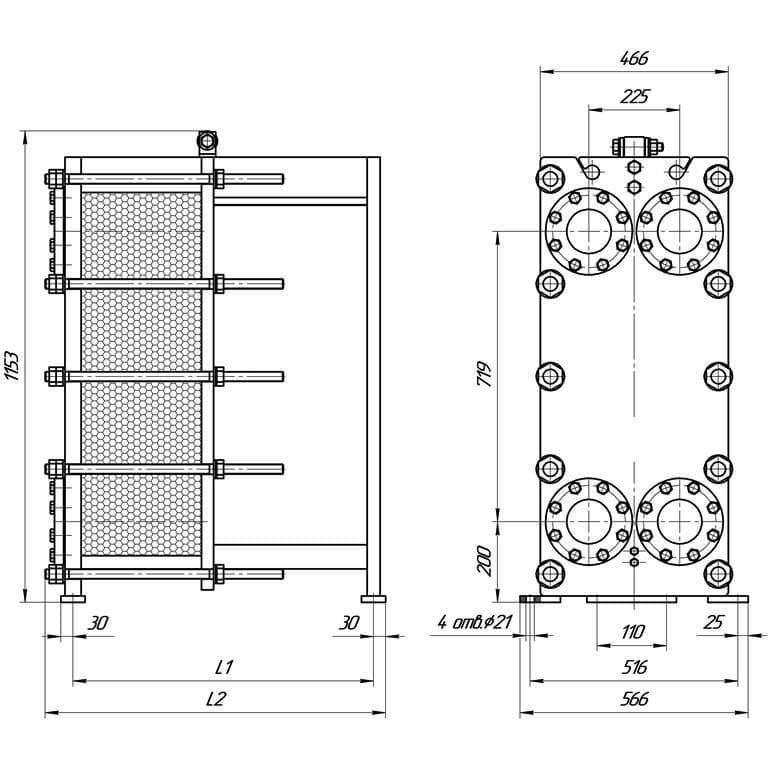

Таблица размеров

ЭТ-021с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	535	630	5 — 60	295 – 355	0,6 – 15,2	М24, 8 шт
2		785	880	61 — 100	365 – 410	12,4 – 20,6
3		1035	1030	101 — 150	420 – 475	20,8 – 31,1
4		1535	1630	151 — 230	495 – 580	31,3 – 47,9
5		2035	2130	231 — 330	605 – 715	48,1 – 68,9
6		2535	2630	331 — 420	730 – 830	69,1 – 87,8
7		3035	3130	421 — 510	945 — 945	88,0 – 106,7
ЭТ-021с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	535	635	5 — 60	340 – 415	0,6 – 15,2	М24, 10 шт
2		785	885	61 — 100	95 – 150	12,4 – 20,6
3		1035	1135	101 — 150	155 – 220	20,8 – 31,1
4		1535	1635	151 — 230	230 – 335	31,3 – 47,9
5		2035	2135	231 — 330	345 – 480	48,1 – 68,9
6		2535	2635	331 — 420	485 – 605	69,1 – 87,8
7		3035	3130	421 — 510	415 — 735	88,0 – 106,7

Стоимость

Цена (от 87 937 Р) указана для примера.

ЭТРА ЭТ-021c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
