Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-042c (Ду 150 мм)

Нажмите чтобы увеличить

ЭТ-042с компании ЭТРА с Ду 150 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-042c
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 145 200 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

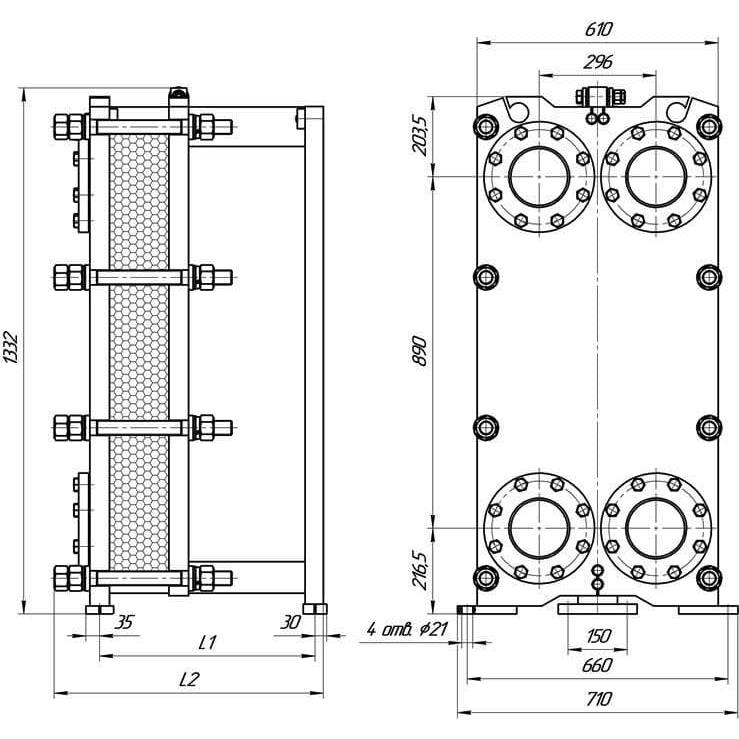

Таблица размеров

ЭТ-042с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	545	665	5 – 40	565 – 630	1,3 – 16,0	М36, 8 шт
2		795	915	41 – 75	655 – 715	16,4 – 30,7
3		1045	1165	76 — 110	735 – 760	31,1 – 37,0
4		1545	1665	111 – 200	805 – 935	37,4 – 68,5
5		2045	2165	201 – 270	980 – 1115	68,9 -100,0
6		3045	3165	271 – 340	1200 – 1345	100,4 — 133,6
7		4045	4165	341 — 480	1420 — 1600	134,0 – 175,6
ЭТ-042с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	545	675	5 – 40	675 – 755	1,3 – 16,0	М36, 8 шт
2		795	925	41 – 75	775 – 855	16,4 – 30,7
3		1045	1175	76 — 90	875 – 905	31,1 – 37,0
4		1545	1675	91 – 165	950 – 1115	37,4 – 68,5
5		2045	2175	166 – 240	1160 – 1330	68,9 -100,0
6		3045	3175	241 – 320	1415 – 1590	100,4 — 133,6
7		4045	4175	321 — 420	1675 — 1895	134,0 – 175,6

Стоимость

Цена (от 145 200 Р) указана для примера.

ЭТРА ЭТ-042c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
