Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-220c (Ду 200 мм)

Нажмите чтобы увеличить

ЭТ-220с компании ЭТРА с Ду 200 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-220c
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 707 800 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

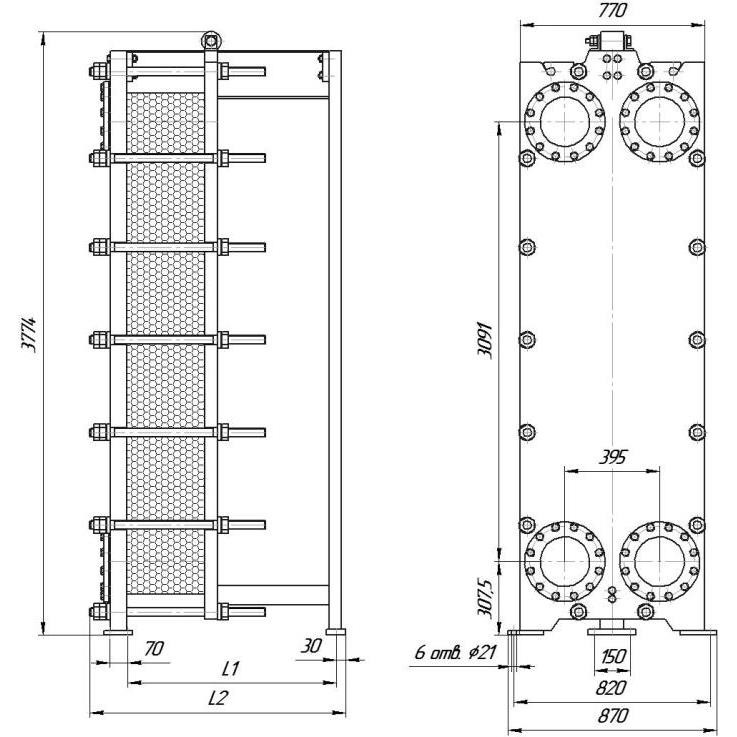

Таблица размеров

ЭТ-220с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	685	5 — 50	2640-3040	6,6-106,6	М36, 18 шт
2		770	935	51 — 90	3080-3425	107,8-193,6
3		1020	1185	91 — 140	3460-3895	195,8-303,6
4		1520	1685	141 — 230	3995-4785	305,8-501,6
5		2020	2185	231 — 330	4885-5765	503,8-721,6
6		3020	3185	331 — 450	6150-7210	723,8-985,6
ЭТ-220с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	685	5 — 50	3290-3770	6,6-106,6	М36, 20 шт
2		770	945	51 — 90	3005-3420	107,8-193,6
3		1020	1185	91 — 140	3455-3975	195,8-303,6
4		1520	1685	141 — 230	4075-5020	305,8-501,6
5		2020	2185	231 — 330	5110-6165	503,8-721,6
6		3020	3185	331 — 450	6520-7785	723,8-985,6

Стоимость

Цена (от 707 800 Р) указана для примера.

ЭТРА ЭТ-220c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
