Аппарат теплообменный пластинчатый разборный Onda GG003

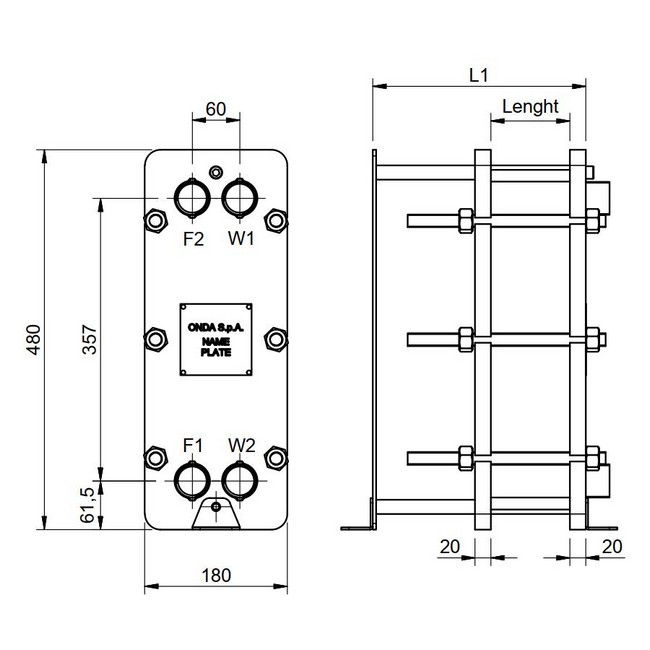

Габаритный чертеж пластинчатого разборного теплообменника Onda GG003

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Onda GG003 – фото внешнего вида

Onda GG003 – пластинчатый разборный теплообменник одноименного итальянского бренда. Предназначен для использования в качестве подогревателя или охладителя в ЖКХ и промышленности.

Пластины теплообменника Онда стянуты в единый пакет с помощью двух прижимных плит, одна из которых является неподвижной. Толщина пластин – 0,5 мм, максимальное количество – 100 штук. Герметичность обеспечивается уплотнениями, изготовлеными из различных марок резины.

Допустимое расчетное давление равно 16 бар, предельная температура использования составляет 190 °C. В данном теплообменном аппарате используются муфтовые присоединения 32 мм. Максимальная пропускная способность агрегата – 18 м3/ч.

Гарантийный срок эксплуатации – 12 месяцев, средний срок службы 12-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Onda
Модель: GG003
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

L1
Кол-во пластани	0-25	26-50	51-75	76-100	101-150	151-200	201-250
GG003	250	330	500	500	NO	NO	NO

Стоимость

Цена теплообменного аппарата Onda GG003 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
