Аппарат теплообменный пластинчатый разборный Ридан НН 110 (Ду 150 мм)

Нажмите чтобы увеличить

Ридан НН 110 — теплообменник с Ду 150 мм. При помощи данного аппарата передается тепловая энергия от одной среды другой. Эффективней использовать ресурсы предприятий позволяет КПД равный 95%, что на 35% больше, чем в используемых ранее трубчатых устройствах.

ТО имеет простую конструкцию (прижимные плиты и пакет наборных пластин с прокладками), что дает возможность в «короткие» сроки модернизировать РПТО и делать сервисное обслуживание.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №110
  • Наличие: уточните у менеджера
  • Склад во Владивостоке:
    ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

  • Цена: 493 940 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

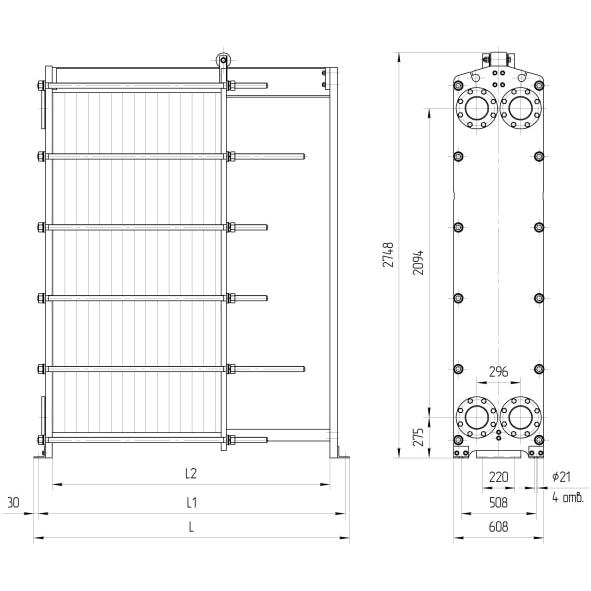

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №110 1 810 750 610 М36 12 11-40 1250
2 1210 1150 1010 М36 12 41-113 1540
3 1510 1450 1310 М36 12 114-168 1780
4 1710 1650 1510 М36 12 169-204 1940
5 2210 2150 2010 М36 12 205-295 2320
6 2710 2650 2510 М36 12 296-386 2720
7 3210 3150 3010 М36 12 387-477 3120
8 4210 4150 4010 М36 12 478-659 3880
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №110 1 820 760 600 М36 12 11-40 1410
2 1220 1160 1000 М36 12 41-113 1750
3 1520 1460 1300 М36 12 114-168 2030
4 1720 1660 1500 М36 12 169-204 2220
5 2220 2160 2000 М36 12 205-295 2670
6 2720 2660 2500 М36 12 296-386 3140
7 3220 3160 3000 М36 12 387-477 3610
8 4220 4160 4000 М36 12 478-659 4520

Стоимость

Цена (от 493 940 Р) указана для примера.

Ридан НН 110 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
