Аппарат теплообменный пластинчатый разборный Ридан НН 251 (Ду 300 мм)
Нажмите чтобы увеличить
Ридан НН 251 — теплообменник с Ду 300 мм. Назначение — обмен тепловой энергией между двумя веществами. Конверсия теплом происходит без смешивания сред.
Применение: большая энергетика, химические, пищевые, нефтяные, морские производства. Детальную информацию по габаритам и материалам исполнения смотрите ниже. Собирается из импортных комплектующих марки Sondex.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

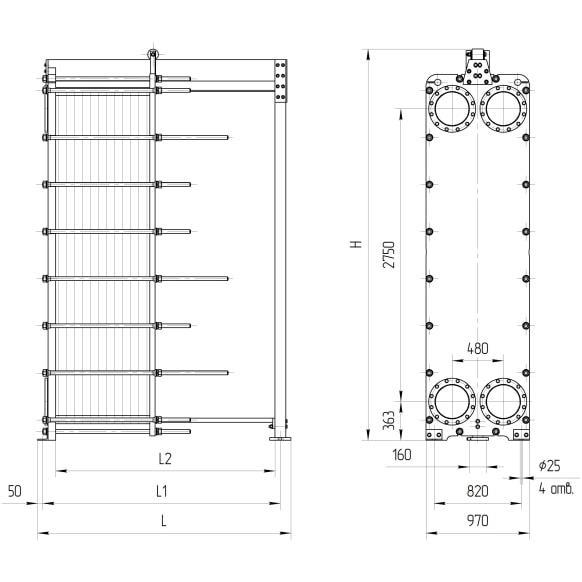

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН №251 | 1 | 930 | 780 | 600 | М36 | 20 | 11-33 | 4520 |
| 2 | 1330 | 1180 | 1000 | М36 | 20 | 34-100 | 4890 | |
| 3 | 1630 | 1480 | 1300 | М36 | 20 | 101-150 | 5510 | |
| 4 | 1830 | 1680 | 1500 | М36 | 20 | 151-183 | 5930 | |
| 5 | 2330 | 2180 | 2000 | М36 | 20 | 184-266 | 6940 | |
| 6 | 2830 | 2680 | 2500 | М36 | 20 | 267-350 | 8080 | |
| 7 | 3330 | 3180 | 3000 | М36 | 20 | 351-433 | 9140 | |
| 8 | 4330 | 4180 | 4000 | М36 | 20 | 434-600 | 11210 | |
| 9 | 5355 | 5205 | 5000 | М36 | 20 | 601-766 | 13550 | |
| 10 | 6355 | 6205 | 6000 | М36 | 20 | 767-933 | 15700 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН №251 | 1 | 950 | 800 | 600 | М36 | 26 | 11-29 | 5320 |
| 2 | 1350 | 1200 | 1000 | М36 | 26 | 30-96 | 5800 | |
| 3 | 1650 | 1500 | 1300 | М36 | 26 | 97-143 | 6490 | |
| 4 | 1850 | 1700 | 1500 | М36 | 26 | 144-180 | 7050 | |
| 5 | 2350 | 2200 | 2000 | М36 | 26 | 181-263 | 8250 | |
| 6 | 2850 | 2700 | 2500 | М36 | 26 | 264-343 | 9540 | |
| 7 | 3350 | 3200 | 3000 | М36 | 26 | 344-425 | 10790 | |
| 8 | 4350 | 4200 | 4000 | М36 | 26 | 426-589 | 13220 | |
| 9 | 5375 | 5225 | 5000 | М36 | 26 | 590-753 | 15930 | |
| 10 | 6375 | 6225 | 6000 | М36 | 26 | 754-930 | 18630 | |
| Размер H: рамы №1-№5 — 3670 мм, рамы №6-№8 — 3870 мм, рамы №9-№10 — 4070 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||
Стоимость
Цена (от 1 210 910 Р) указана для примера.
Ридан НН 251 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
