Аппарат теплообменный пластинчатый разборный Ридан XGM050 (Ду 50 мм)

Нажмите чтобы увеличить

XGM050 — разборный аппарат линейки завода Ридан. Предназначен для обмена энергией между жидкостями. Имеет фланцевые присоединения Ду50. Благодаря технологии штамповки пластин — самоочищается от загрязнений, что позволяет проводить сервисное обслуживание реже, в сравнении с аналогичными устройствами иных производителей.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: XGM050
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 41 900 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

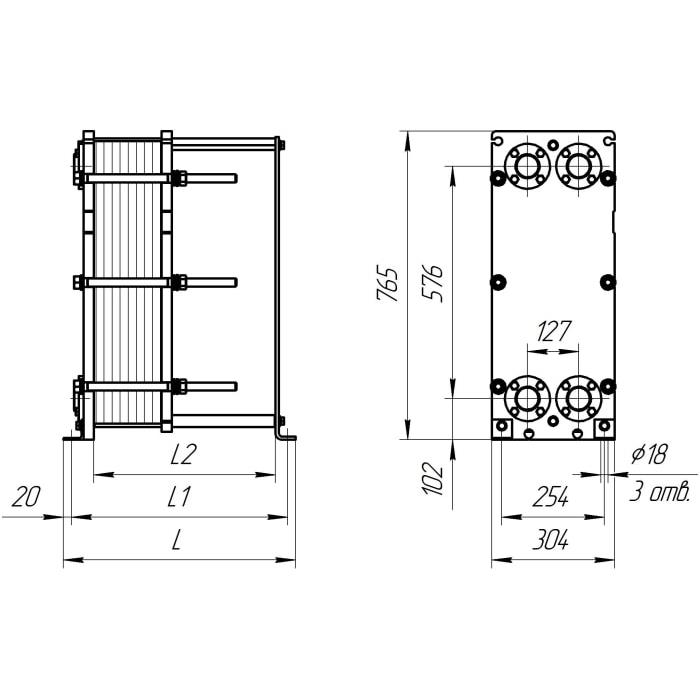

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.		Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Тип L	Тип H и M	Макс. масса, кг.
XGM050	1	425	385	300	М20	6	20	30	110
	2	575	535	450	М20	6	48	72	127
	3	725	685	600	М20	6	76	114	146
	4	875	835	750	М20	6	104	156	163
	5	1025	985	900	М20	6	132	198	181
	6	1175	1135	1050	М20	6	162	244	199
	7	1375	1335	1250	М20	6	190	—	218

Стоимость

Цена (от 41 900 Р) указана для примера.

Ридан XGM050 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
