Аппарат теплообменный пластинчатый разборный Теплохит ТИ 077 (ДУ 40)

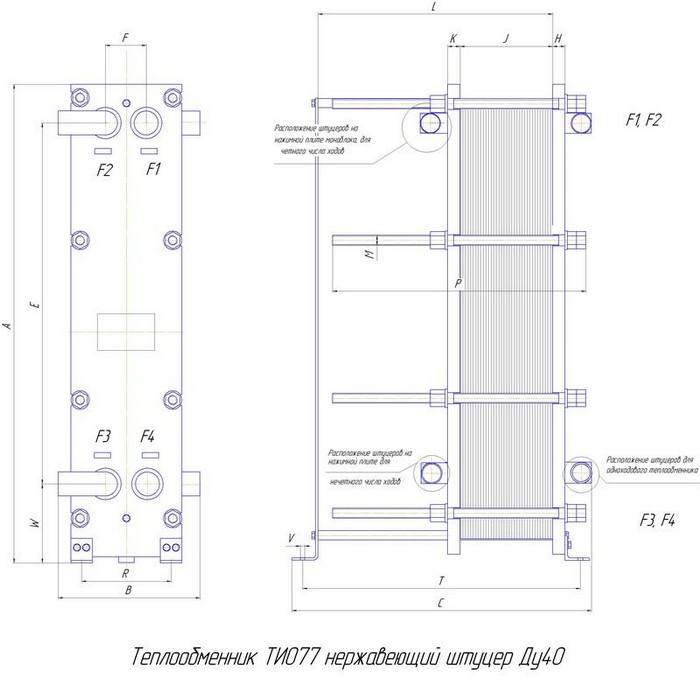

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 077 (ДУ 40)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 077 (ДУ 40) – фото внешнего вида

Теплохит ТИ 077 (ДУ 40) – пластинчатый разборный теплообменный аппарат. Имеет муфтовые присоединения с наружной резьбой Ду40.

Площадь одной пластины – 0,094 м2. Максимальное количество пластин – 127 штук, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 077 (ДУ 40)
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 43 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	K6	K10	K16	L	P	M6	M10	M16	R	T	V	W
До 15	775	280	292	640	60	20	20	20	20	20	20	130	130	16	16	16	140	205	14	91
17-33	775	280	362	640	60	20	20	20	20	20	20	200	200	16	16	16	140	275	14	91
35-75	775	280	522	640	60	20	20	20	20	20	20	360	360	16	16	16	140	435	14	91
77-127	775	280	742	640	60	20	20	20	20	20	20	580	580	16	16	16	140	655	14	91

Стоимость

Цена теплообменного аппарата Теплохит ТИ 077 (ДУ 40) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
