Аппарат теплообменный пластинчатый разборный Теплохит ТИ 14,6 (ДУ 65)

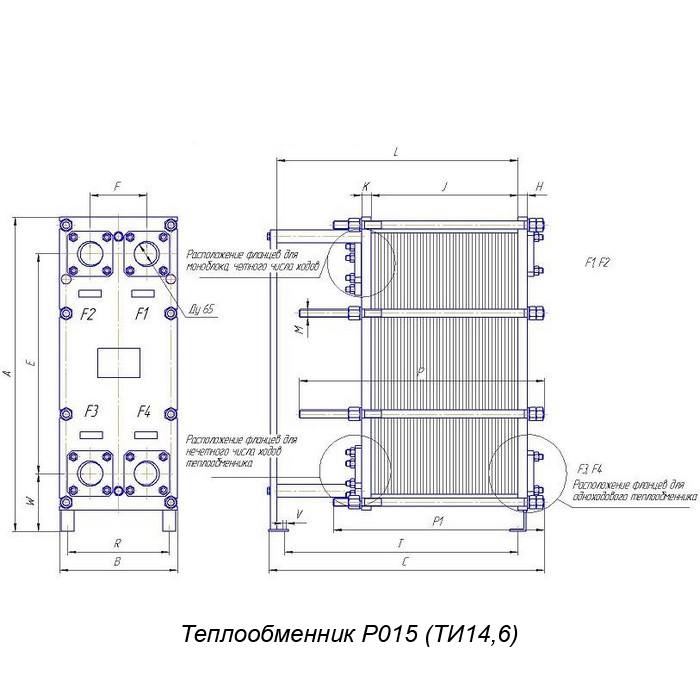

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 14,6 (ДУ 65)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 14,6 (ДУ 65) – фото внешнего вида

Теплохит ТИ 14,6 (ДУ 65) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 65.

Площадь одной пластины – 0,237 м2. Максимальное количество пластин – 241 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 14,6 (ДУ 65)
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 127 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	Р1	M6	M10	M16	M25	R	T	V	W
До 43	965	362	625	675	166	30	30	30	-	30	30	30	-	540	330	330	24	24	24	-	292	490	14	177.5
45-71	965	362	755	675	166	30	30	30	-	30	30	30	-	670	460	405	24	24	24	-	292	620	14	177.5
73-97	965	362	895	675	166	30	30	30	-	30	30	30	-	810	600	500	24	24	24	-	292	760	14	177.5
99-123	965	362	1025	675	166	30	30	30	-	30	30	30	-	940	730	600	24	24	24	-	292	890	14	177.5
125-151	965	362	1155	675	166	30	30	30	-	30	30	30	-	1070	860	695	24	24	24	-	292	1020	14	177.5
153-177	965	362	1295	675	166	30	30	30	-	30	30	30	-	1210	1000	800	24	24	24	-	292	1160	14	177.5
179-203	965	362	1425	675	166	30	30	30	-	30	30	30	-	1340	1130	895	24	24	24	-	292	1290	14	177.5

Стоимость

Цена теплообменного аппарата Теплохит ТИ 14,6 (ДУ 65) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
