Аппарат теплообменный пластинчатый разборный Теплохит ТИ 18 (ДУ 50/65)

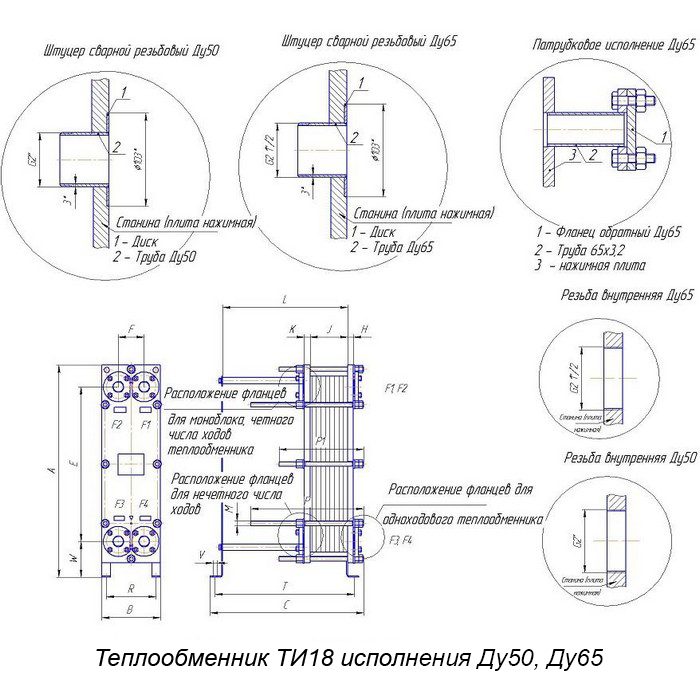

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 18 (ДУ 50/65)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 18 (ДУ 50/65) – фото внешнего вида

Теплохит ТИ 18 (ДУ 50/65) – пластинчатый разборный теплообменный аппарат. Существует два варианта исполнения по присоединениям: фланцы на Ду50 и Ду65.

Площадь одной пластины – 0,233 м2. Максимальное количество пластин – 251 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 18 (ДУ 50/65)
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 117 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
До 25	1080	310	490	820	137	25	25	25	30	25	25	25	30	340	350	350	24	24	24	24	265	430	17	145
27-51	1080	310	635	820	137	25	25	25	30	25	25	25	30	484	450	350	24	24	24	24	265	574	17	145
53-101	1080	310	815	820	137	25	25	25	30	25	25	25	30	664	600	450	24	24	24	24	265	754	17	145
103 -151	1080	310	995	820	137	25	25	25	30	25	25	25	30	844	850	600	24	24	24	24	265	934	17	145
153 -201	1080	310	1125	820	137	25	25	25	30	25	25	25	30	974	1000	750	24	24	24	24	265	1064	17	145
203-251	1080	310	1355	820	137	25	25	25	30	25	25	25	30	1204	1250	850	24	24	24	24	265	1294	17	145

Стоимость

Цена теплообменного аппарата Теплохит ТИ 18 (ДУ 50/65) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
