Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-004с (Ду 32 мм)

Нажмите чтобы увеличить

ЭТ-004с компании ЭТРА с Ду 32 мм — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды, другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-004с
Наличие: уточните у менеджера
Склад во Владивостоке:
ул. Карьерная, дом 20А, пав. Литера 18

Рейтинг товара:

Отзывов: 1

Цена: 19 845 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

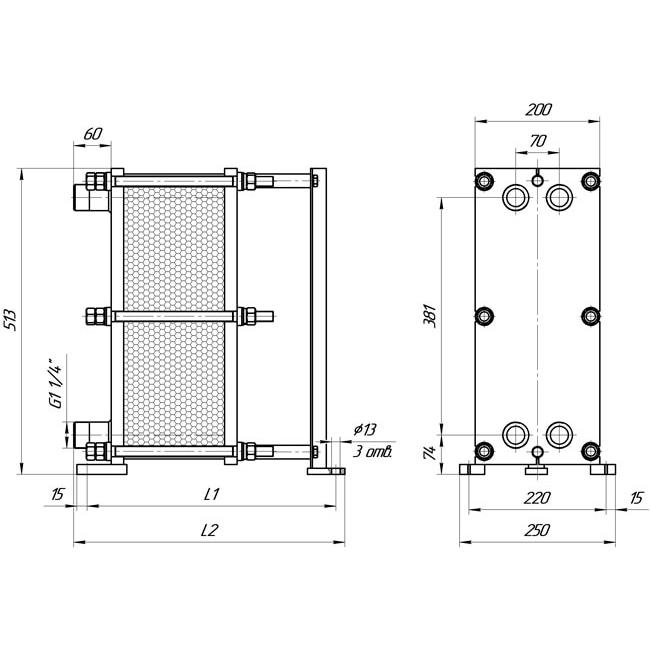

Таблица размеров

ЭТ-004c (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду32	250	285	5 – 20	35 – 38	0,12 – 0,72	М16, 6 шт
2		400	435	21 – 50	41 – 47	0,78 – 1,92
3		550	585	51 – 80	49 – 56	1,96 – 3,1
4		700	735	81 — 110	58 – 64	3,2 – 4,3
5		850	885	111 — 140	67 – 73	4,4 – 5,5
ЭТ-004c (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду32	250	285	5 – 20	35 – 39	0,12 – 0,72	М16, 6 шт
2		400	435	21 – 50	42 – 49	0,78 – 1,92
3		550	585	51 – 80	52 – 60	1,96 – 3,1
4		700	735	81 — 110	62 – 70	3,2 – 4,3
5		850	885	111 — 140	72 — 80	4,4 – 5,5

Стоимость

Цена (от 19 845 Р) указана для примера.

ЭТРА ЭТ-004с — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
